Ensinar uma rede neuronal a voar — sem a redesenhar para voo

EVOLEO Technologies, Airbus Defence and Space e TUM

UM PROJETO DA EVOLEO, DA AIRBUS DEFENCE AND SPACE E DA TUM

AI4NCA — desenvolvimento tecnológico apoiado pela ESA

Dentro do AI4NCA: como um modelo de IA para segurança marítima passou de uma GPU de portátil para uma placa de processamento representativa de voo, construída segundo as normas da indústria espacial europeia — e o que aconteceu quando lá chegou.

TRL 4→6
Maturidade da placa elevada ao longo do projeto, verificada como equipamento representativo de voo
0,60
Exatidão média de deteção (mAP) em todo o conjunto de teste
5,3 FPS
Imagens processadas por segundo, a correr na própria placa
~543 dias
Tempo estimado em órbita antes de os efeitos da radiação começarem a pesar

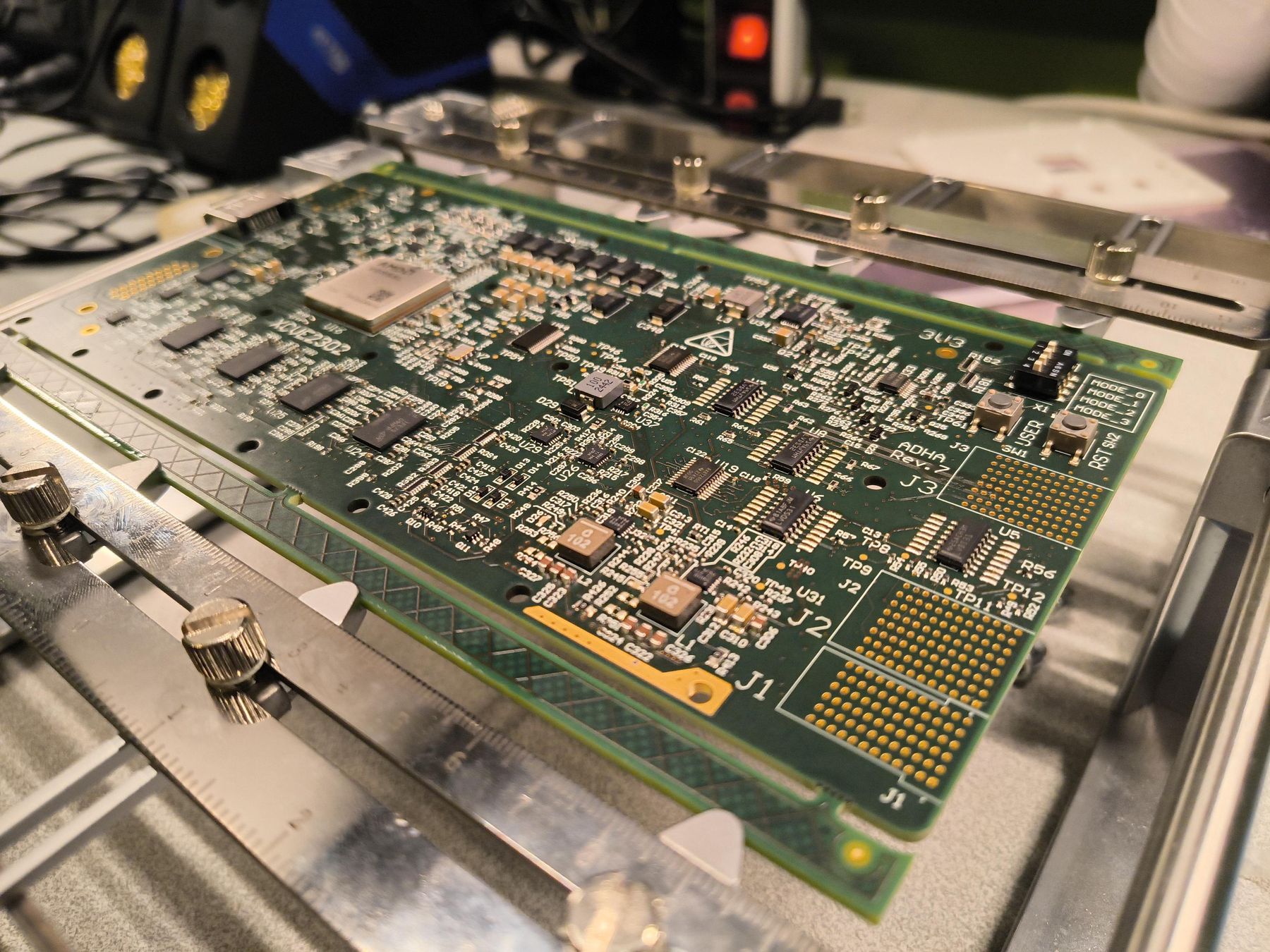

Placa de processamento em ensaio, montada num gabarito de calibração
FIG. 1 — A placa de processamento no centro do AI4NCA, em inspeção dimensional durante a montagem.

O PROBLEMA

A maioria dos aceleradores de IA de bordo é concebida uma vez, para uma só tarefa

O AI4NCA — “AI for Non-Mission Critical On-Board Data Processing” — propôs-se responder a uma pergunta mais estreita e mais prática: pode um acelerador de hardware genérico e programável correr modelos modernos de aprendizagem profunda a bordo de um satélite, dentro das restrições de tamanho, potência e radiação de uma unidade de processamento não crítica para a missão, sem ser redesenhado para cada rede nova?

Um chip construído para uma rede específica é mais eficiente nessa tarefa. Um acelerador genérico e programável abdica de parte dessa eficiência em troca da liberdade de correr uma variedade de redes neuronais ao longo da sua vida — útil quando as necessidades de uma missão podem mudar depois do lançamento. O AI4NCA testa esse compromisso diretamente, levando dois casos de uso de IA independentes pelo mesmo percurso: comprimir uma rede neuronal convencional para caber em hardware limitado, carregá-la em silício real, e medir o que sobrevive à viagem.

DOIS CASOS DE USO, UM SÓ PERCURSO

Um modelo foi para hardware. O outro ficou em simulação — deliberadamente.

IMPLANTADO · A BORDO

Segurança marítima

Deteção, classificação e estimativa de comprimento autónomas de navios — de pesca e não pesca — a partir de imagens de radar de satélite, com um detetor YOLO modificado e comprimido para caber em hardware limitado.

8621 imagens de satélite
Dados de treino
YOLO modificado
Rede
A placa representativa de voo
Corre em
Campanha completa de ensaios em hardware
Verificado por

SÓ EM SIMULAÇÃO

Controlo ativo de MTF

Correção de erro de frente de onda por ótica ativa, para instrumentos óticos de maior abertura, com uma EfficientNetB0 modificada a calcular a correção necessária a partir de um par de fotografias.

1,5 m, circular única
Abertura
EfficientNetB0 modificada
Rede
Só simulação — sem hardware
Corre em
24,03 nm de erro residual médio
Resultado

O HARDWARE

Uma placa que teve de provar que era a coisa real, e não um substituto

O processador no centro do AI4NCA é um chip AMD-Xilinx Versal AI Edge — e o que havia para entregar não era apenas correr código nele. A placa que leva esse chip teve de ser verificada como equivalente em forma, encaixe e função a um módulo de voo real: o mesmo tamanho, os mesmos conectores, o mesmo comportamento que um satélite veria de facto.

O CHIP

Versal AI Edge

Compatível ao nível dos pinos com uma versão de voo, tolerante à radiação, da mesma peça. Combina uma matriz de cálculo dedicada a IA com um bloco de lógica reconfigurável — o “acelerador programável” que lhe permite correr mais do que um tipo de rede neuronal.

NORMA ADHA

Construída para encaixar num barramento de satélite real

A placa foi avaliada segundo a ADHA, uma norma de arquitetura da indústria espacial europeia que cobre as dimensões do módulo, o conector de retaguarda em que ele encaixa e a forma como fala com o resto do satélite — não um protótipo só de laboratório, mas um módulo construído segundo as mesmas regras a que uma unidade de voo teria de responder.

Placa de processamento montada num gabarito de ensaio, com paquímetro
FIG. 2 — A placa montada durante o arranque, a ser conferida contra as dimensões exigidas.

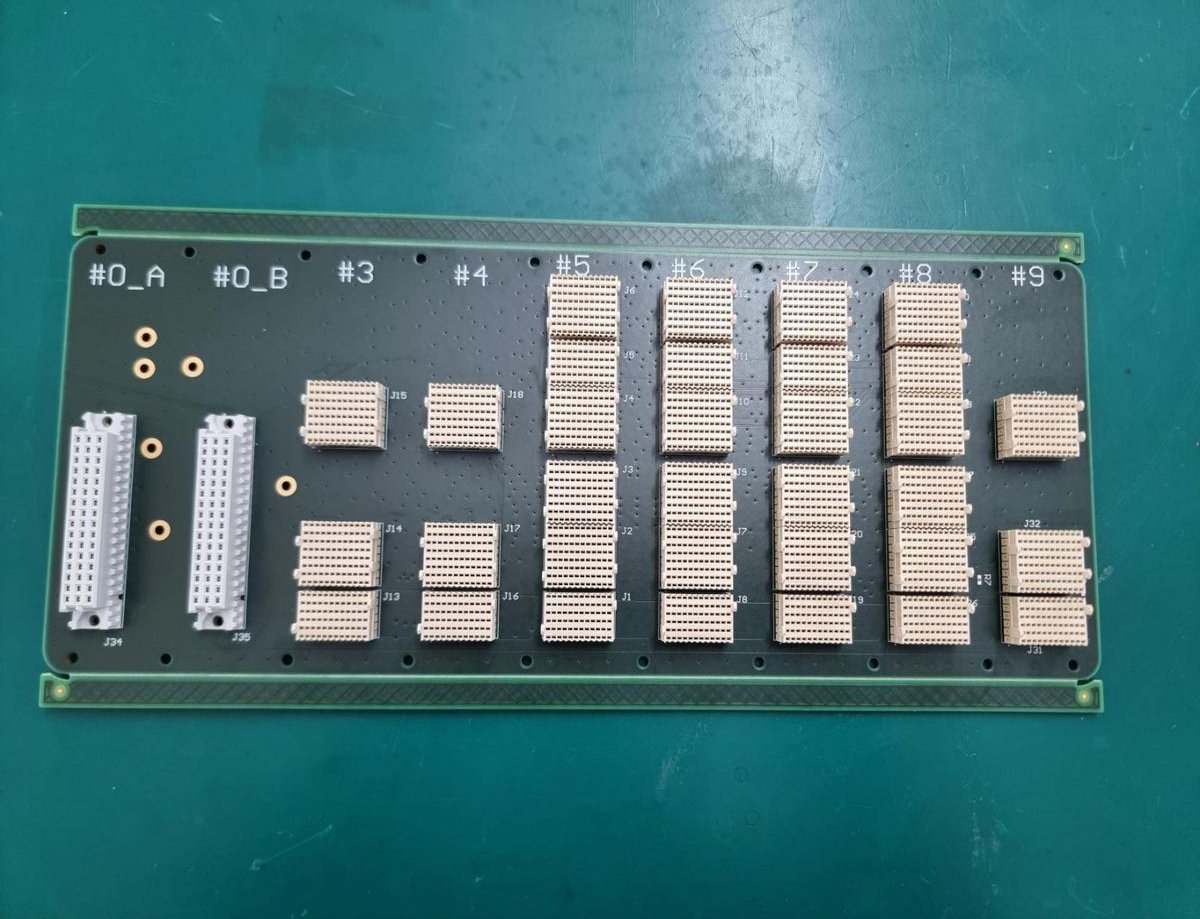

Placa do conector de retaguarda ADHA
FIG. 3 — A retaguarda em que o módulo encaixa — a norma de conector partilhado que permite a módulos de fornecedores diferentes assentarem no mesmo barramento de satélite.

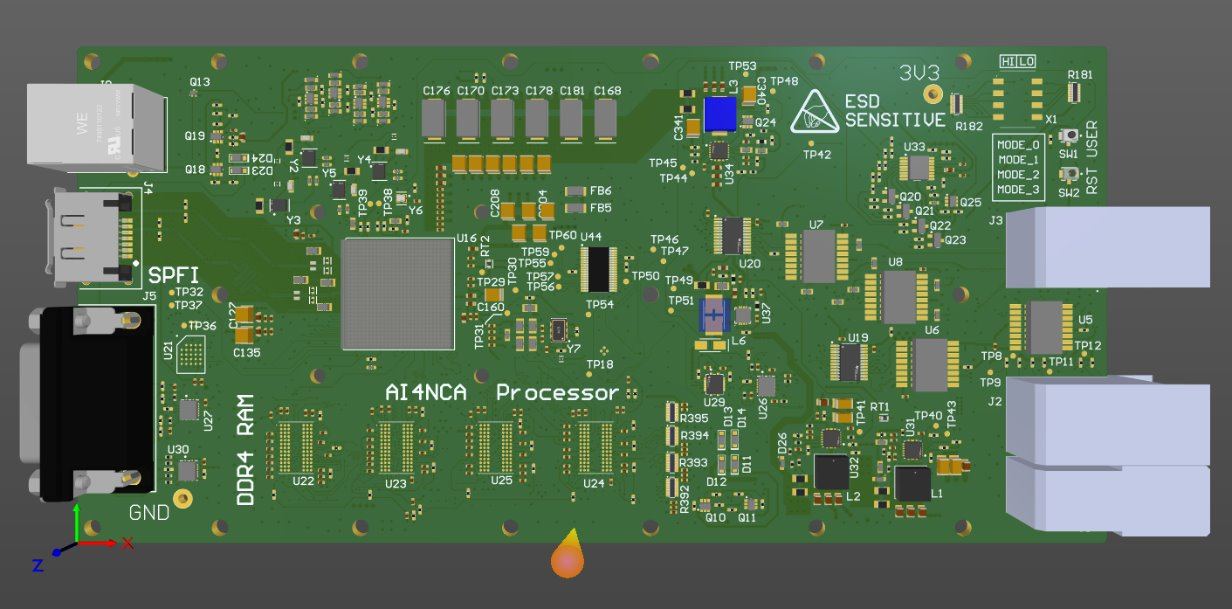

Render CAD da disposição da placa de processamento
FIG. 4 — Disposição da placa: memória e armazenamento flash em redor do chip de processamento, ao centro.

Os ensaios não se fizeram apenas na placa da própria EVOLEO. Parte da campanha correu na instalação OBPAI da ESA — uma plataforma remota de avaliação que dá a projetos aprovados acesso controlado à mesma família de chip representativo de voo, em espírito semelhante ao de um ambiente de desenvolvimento na nuvem, que dá acesso a uma máquina remota sem que essa máquina esteja em cima da secretária. É uma forma de ensaiar contra hardware representativo sem que cada equipa precise da sua própria placa física.

A CADEIA DE FERRAMENTAS

De um modelo em vírgula flutuante para algo que o chip consegue correr

As duas redes foram treinadas de forma convencional — aritmética de vírgula flutuante corrente, numa GPU comum. O caminho daí até à placa passa pela cadeia de ferramentas Vitis AI da AMD: comprime os números do modelo de vírgula flutuante para inteiros de 8 bits, e depois compila o resultado numa forma que a lógica reconfigurável do chip consegue executar diretamente.

É nesse passo de compressão que está boa parte da engenharia a sério. Passar de precisão em vírgula flutuante para inteiros de 8 bits não sai de graça — é uma perda de precisão controlada, e parte do trabalho do AI4NCA era medir exatamente quanta exatidão custou.

TarefaMétricaAntes da compressãoDepois da compressão
DeteçãoExatidão0,6590,638
Classificação (pesca)Exatidão0,6040,567
Estimativa de comprimentoExatidão0,7130,709

Medido num conjunto reservado de 862 imagens. A exatidão perdida na compressão ficou abaixo de 5% em todas as tarefas — a margem que torna o modelo a bordo válido logo à partida, em vez de mandar imagens em bruto para serem processadas em terra.

VALIDAR O MODELO

Antes sequer de tocar em hardware de voo

Estes dois resultados vêm de uma fase anterior do projeto — o modelo treinado avaliado num computador de desenvolvimento, contra um conjunto de teste grande, antes da compressão e antes de alguma vez ter sido carregado numa placa. Mostram que o modelo funciona; os resultados em hardware, mais abaixo, mostram que continua a funcionar depois de implantado.

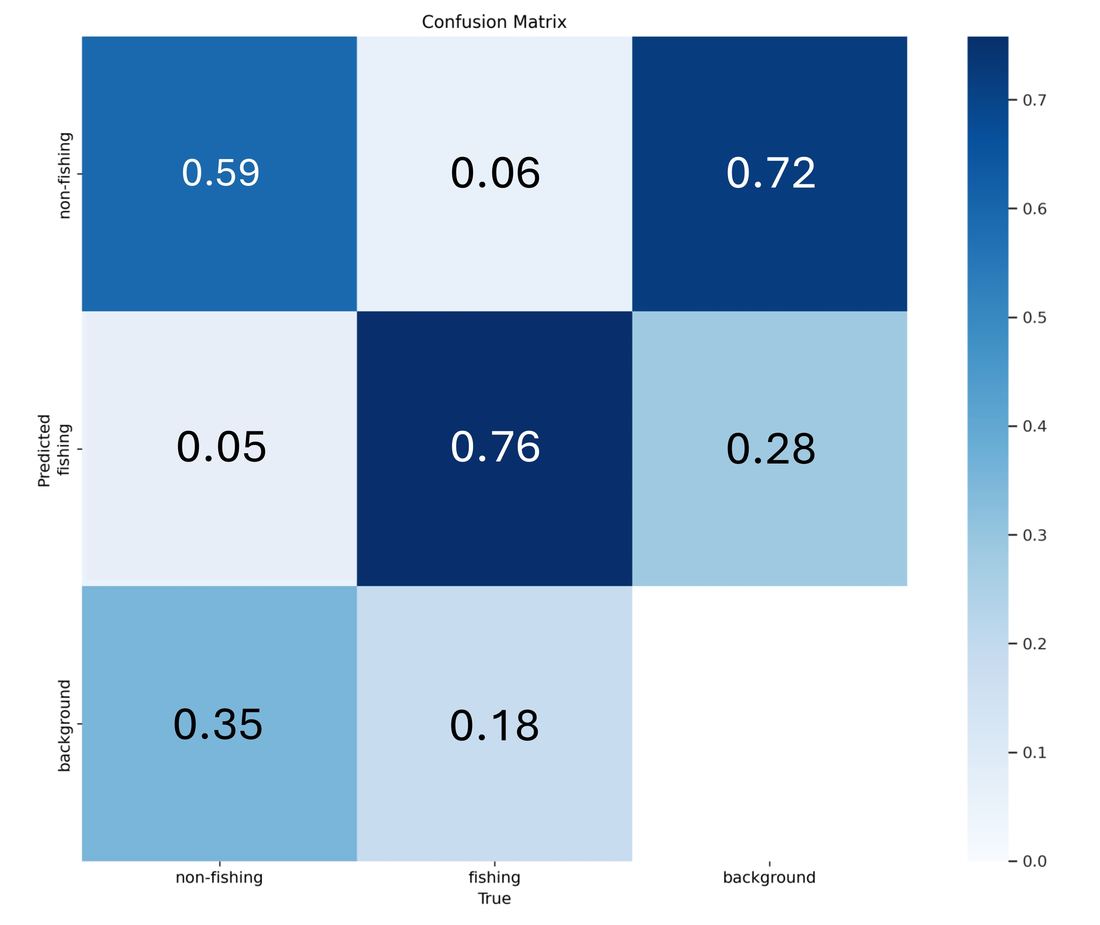

Matriz de confusão do modelo de deteção e classificação de navios
FIG. 5 — Com que frequência as previsões do modelo corresponderam à realidade, em todo o conjunto de teste. Resultado ao nível do modelo, não medido na placa.

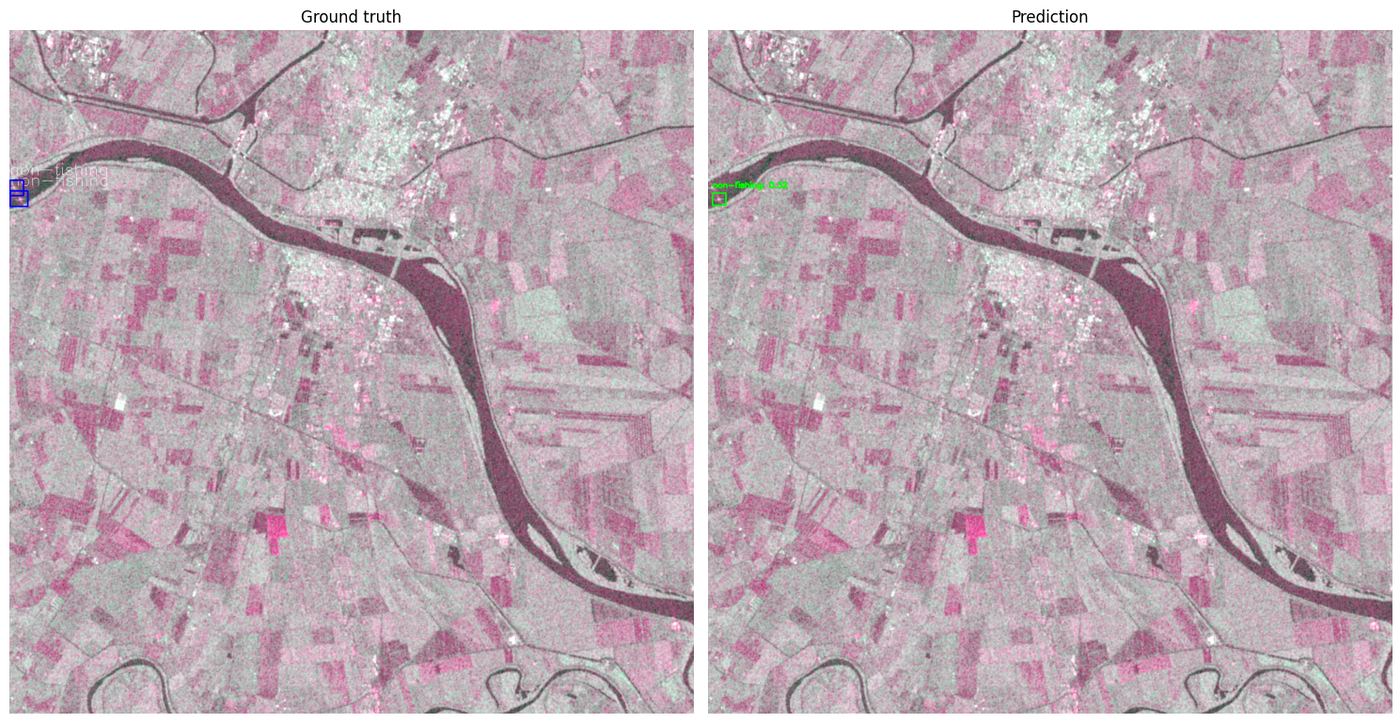

Verdade de referência e deteção prevista de navios em imagem de radar de satélite
FIG. 6 — Um único fotograma dessa mesma avaliação: o navio etiquetado (à esquerda) e a deteção do próprio modelo (à direita). Resultado ao nível do modelo, não medido na placa.

A CORRER NA PLACA

O que aconteceu de facto quando o modelo ficou em hardware real

A partir daqui, todos os números foram medidos com o modelo comprimido a correr de facto na placa de processamento — não simulados, nem estimados a partir dos resultados do computador de desenvolvimento acima.

0,778
Pontuação de exatidão de deteção, na placa

Uma medida combinada da raridade com que o modelo falha um navio real e da raridade com que assinala algo que não é um navio. 1,0 seria perfeito nas duas contas.

109,1 MB
Memória que o modelo ocupa depois de carregado

Pouco o bastante para partilhar com folga a memória da placa com tudo o resto que o processador tem de fazer.

11–15 W
Consumo, do repouso à inferência ativa

Mais ou menos o que gasta uma lâmpada doméstica forte — modesto por desenho, já que os orçamentos de energia de um satélite deixam pouca margem.

5,3–6,7 FPS
Imagens processadas por segundo, na placa

5,3 FPS corresponde a uma imagem de ponta a ponta; 6,7 FPS é o ritmo em regime permanente ao longo de 1000 execuções seguidas. De qualquer das formas, uma imagem nova fica inteiramente processada a cada quinto de segundo, aproximadamente — sem esperar por uma ligação a terra.

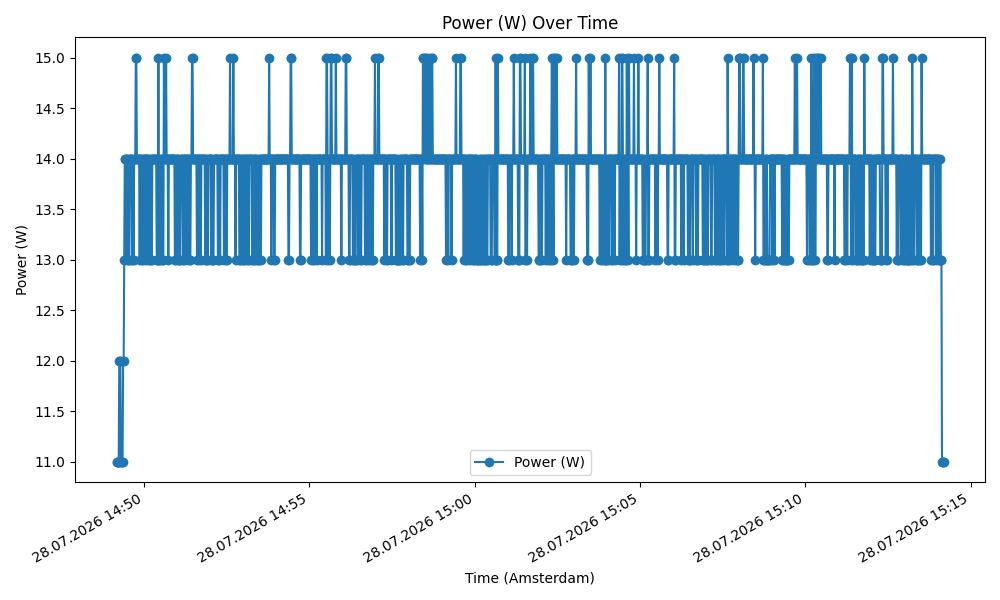

Consumo ao longo do tempo durante o ensaio de 1000 inferências
FIG. 7 — Consumo medido continuamente ao longo de uma corrida de 1000 inferências na placa.

ROBUSTEZ À RADIAÇÃO

Simular quase ano e meio em órbita, uma inversão de bit de cada vez

A radiação cósmica em órbita inverte ocasionalmente bits individuais na memória de um chip — incluindo os números que compõem um modelo treinado. Sem proteção, um número suficiente destas “inversões por evento único” acaba por corromper a exatidão de um modelo. Para descobrir quantas são “suficientes”, a equipa corrompeu deliberadamente números crescentes de bits no modelo implantado e voltou a medir a exatidão depois de cada passo, comparando depois isso com a frequência com que tais inversões são de facto esperadas em órbita.

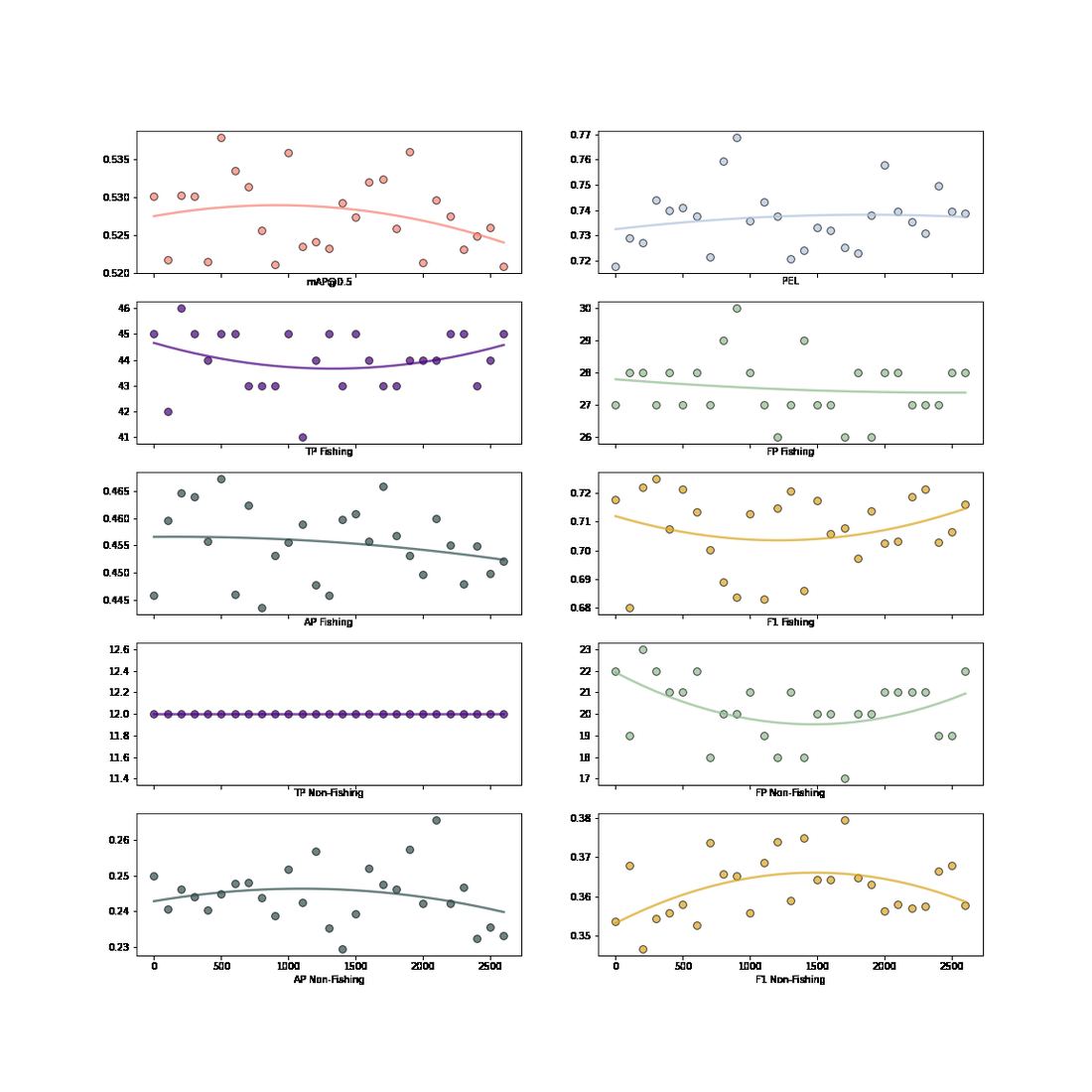

Métricas de desempenho do modelo em função do número de inversões de bit inseridas, na gama operacional
FIG. 8 — Exatidão e métricas relacionadas à medida que os bits são deliberadamente corrompidos, ao longo da gama esperada em operação orbital real. Não se vê queda apreciável a esta escala.

Uma rede neuronal treinada tem muita redundância incorporada — a mesma sobreparametrização que a torna mais fácil de treinar faz também com que consiga absorver um certo número de valores corrompidos antes de a saída sofrer de forma visível. Ao ritmo a que se espera que as inversões por radiação ocorram de facto em órbita, essa redundância chegou para cobrir cerca de 543 dias — cerca de ano e meio — antes de qualquer perda de exatidão mensurável, sem nenhum endurecimento adicional à radiação incorporado no software.

SEGUNDO CASO DE USO — SÓ SIMULADO

Ler um erro de frente de onda a partir de duas fotografias de aspeto vulgar

O controlo ativo de MTF recebe um tipo de entrada diferente: duas imagens da mesma cena, uma focada e outra deliberadamente desfocada. A diferença entre elas codifica exatamente a forma como a lente ou o espelho de um sistema ótico está a distorcer a imagem — e uma EfficientNetB0 modificada foi treinada para ler essa diferença de volta, sob a forma de uma correção.

Imagem de entrada focada
FIG. 9 — Entrada focada
Imagem de entrada deliberadamente desfocada
FIG. 10 — Deliberadamente desfocada
Função de espalhamento de ponto aberrada
FIG. 11 — O padrão de distorção resultante, visualizado

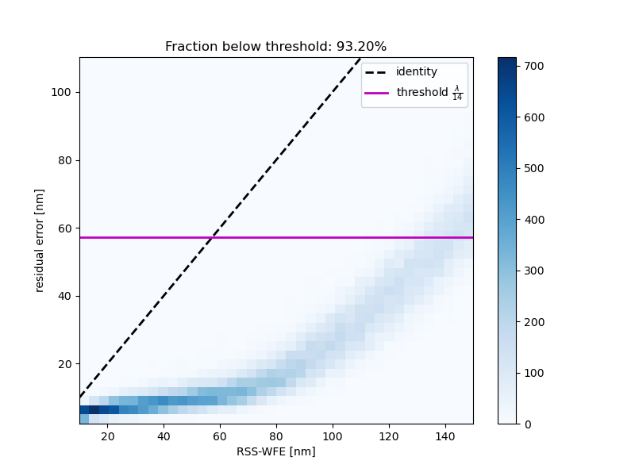

Erro de frente de onda residual em função do erro de entrada, com o limiar de difração
FIG. 12 — Quanta distorção sobrou depois da correção, ao longo de muitos casos de teste. Em 93% dos casos, o erro remanescente era pequeno o bastante para ser praticamente invisível ao instrumento.

Em média, a correção deixou um erro pequeno o bastante para ficar perto do limite teórico daquilo que a própria ótica conseguiria resolver — comparável ao amaciamento que se obteria do ruído normal do sensor. Não existia bancada ótica física onde ensaiar isto, pelo que todo o ciclo de correção — câmara, distorção e correção — foi reconstruído e corrido inteiramente em simulação. Nunca foi implantado em hardware real, e o projeto trata-o em conformidade: uma ideia validada, não uma ideia voada.

PARA ONDE ISTO VAI A SEGUIR

De um fluxo de trabalho validado para um fluxo qualificado e capaz de voar

Os dois casos de uso têm agora uma resposta funcional a “isto consegue correr em hardware não crítico para a missão?” — um provado em silício real, outro provado em simulação. Os passos seguintes são levar o fluxo de trabalho da segurança marítima por uma qualificação formal de voo, e trabalhar no sentido de o demonstrar em órbita.
